Autó Javítási és Karbantartási Útmutató |
| Gyártási év | 2003-2010 |
|
| Motorkód | HWDA |
|
| Lökettérfogat | 1596ccm |
|
| Teljesítmény | 74kw |
|
| Alapjárati fordulatszám | 675-775rpm |
|
| Üzemanyagellátó rendszer | Siemens SIM 28 |
|
| Gyújtási sorrend | 1-3-4-2 |
|
| Gyújtógyertya | Motorcraft AYFS22C |
|
| Gyújtógyertya elektródahézag | 1.3mm |
|
| CO | 0.5% |
|
| CO2 | 14.5-16.0% |
|
| HC | 100ppm |
|
| O2 | 0.1-0.5% |
|
| CO emelt alapjárati fordulatszámon | 0.3% |
|
| emelt alapjárati fordulatszám | 2800-3100rpm |
|
| Lambda | 0.98-1.02 |
|
| Hűtősapka nyomás | 1.35-1.55bar |
|
| Hengerfejcsavarok meghúzási sorrendje | |
 |
|
| Hengerfej meghúzási nyomaték 1 | 15Nm |
|
| Hengerfej meghúzási nyomaték 2 | 30Nm |
|
| Hengerfej meghúzási nyomaték 3 | 90° |
|
| Gyújtógyertya meghúzási nyomaték | 15Nm |
|
| Motorolaj szűrővel | 4.1l |
|
| Hűtőrendszer | 5.5l
AT = 5.8l |
|

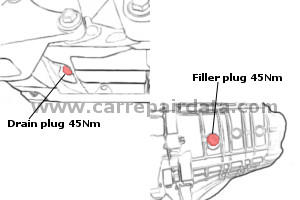

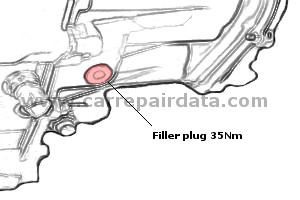

| Váltóolaj mechanikus |
|
 Olaj = 2.3l
|
 Olaj = 1.9l |
|
| Motorolaj minőség | WSS-M2C913-C SAE 5W-30 |
| ACEA A5 / B5 SAE 5W-30 |
| ACEA A3 / B3 SAE 5W-30 |
| ACEA A5 / B5 SAE 5W-40 |
| ACEA A3 / B3 SAE 5W-40 |
| ACEA A5 / B5 SAE 10W-40 |
|
| Váltóolaj mechanikus minőség | WSD-M2C 200-C |
|
| Fékfolyadék | Super DOT 4 |
|
| Vezérműszíj csere | 160000km |
|
 |
| Kerékméret (x/y R z) | 195/65 R15 |
| 205/55 R16 |
| 205/50 R17 |
|
| Guminyomás elől | 2.1bar |
|
| Guminyomás hátul | 2.3bar |
|
| Kerékcsavar meghúzási nyomaték (B) | 130Nm |
|
 |
| Minimális féktárcsavastagság elől (R) | 23.0mm |
|
| Minimális féktárcsavastagság hátul (R) | 9.0mm |
|
| Minimális fékbetétvastagság hátlap nélkül - elől (P2) | 1.5mm |
|
| Minimális fékbetétvastagság hátlap nélkül - hátul (P2) | 1.5mm |
|
